Монтаж и установка резервуаров: основные этапы и технология выполнения работ

Монтаж резервуаров представляет собой комплекс технологически сложных операций, от качества выполнения которых зависит надёжность и долговечность всей системы хранения. Неправильная установка приводит к деформациям конструкции, неравномерной осадке, повреждению днища, нарушению герметичности сварных соединений и преждевременному выходу резервуара из строя. Статистика показывает, что более 40% аварий резервуаров связаны с дефектами монтажа, а не с качеством изготовления или материалов. Экономические потери от некачественного монтажа включают затраты на ремонт или замену резервуара в 1,5-3 раза превышающие первоначальную стоимость, утечки продукта стоимостью от сотен тысяч до миллионов рублей, остановки производства с потерей прибыли, экологические штрафы за загрязнение окружающей среды. Профессиональный монтаж с соблюдением всех технологических требований, нормативов и правил безопасности обеспечивает расчётный срок службы резервуара 25-50 лет без капитальных ремонтов. Основные этапы монтажа включают подготовку площадки и устройство фундамента, транспортировку и разгрузку резервуара, установку на фундамент с выверкой геометрии, монтаж трубопроводной обвязки и оборудования, проведение испытаний на прочность и герметичность, ввод в эксплуатацию с оформлением документации.

Подготовительный этап и проектирование

Успешный монтаж резервуара начинается задолго до прибытия оборудования на площадку с тщательной подготовки проектной документации и организации работ. Качество подготовительного этапа определяет скорость и стоимость последующих работ, а также предотвращает проблемы, решение которых в процессе монтажа обходится значительно дороже.

Проектная документация

Проект производства работ по монтажу резервуара разрабатывается специализированной организацией на основании технического задания заказчика и включает все аспекты предстоящих работ. Документ содержит общие данные об объекте, включая характеристики резервуара, тип хранимого продукта, климатические условия района строительства, категорию взрывопожарной опасности. Раздел технологии производства работ детально описывает последовательность операций от подготовки площадки до ввода в эксплуатацию с указанием применяемых механизмов, инструмента, материалов и нормативов времени на каждую операцию.

Строительный генеральный план показывает расположение резервуара на площадке с привязкой к существующим зданиям и коммуникациям, пути подъезда транспорта и кранов, места складирования материалов и оборудования, расположение временных сооружений для персонала. Календарный план производства работ определяет продолжительность каждого этапа, последовательность и возможность совмещения операций, общий срок монтажа от начала подготовки площадки до сдачи объекта. Схемы строповки и подъёма резервуара разрабатываются для каждого конкретного случая с расчётом усилий в стропах, выбором грузоподъёмных механизмов и определением мест установки опор.

Технологические карты на отдельные виды работ, такие как устройство фундамента, монтаж резервуара, сварка трубопроводов, содержат пошаговые инструкции для исполнителей с указанием требований к качеству и методов контроля. Мероприятия по технике безопасности и охране труда включают анализ опасных факторов, средства защиты персонала, организацию рабочих мест, порядок действий в аварийных ситуациях. Сметная документация определяет стоимость всех работ, материалов, механизмов и накладных расходов, служит основой для заключения договора и контроля затрат.

Инженерно-геологические изыскания

Геологические и гидрогеологические условия площадки критически важны для выбора типа фундамента и технологии монтажа резервуара. Инженерно-геологические изыскания выполняются специализированной организацией путём бурения скважин на глубину не менее 10-15 метров ниже подошвы фундамента с отбором образцов грунта для лабораторных испытаний. Исследования определяют геологическое строение площадки с выделением слоёв грунта различного состава и свойств, физико-механические характеристики грунтов, включая плотность, влажность, пористость, угол внутреннего трения, сцепление, модуль деформации, уровень грунтовых вод и его сезонные колебания, агрессивность грунтовых вод по отношению к бетону и металлу.

Результаты изысканий оформляются в виде технического отчёта с приложением геологических разрезов, таблиц характеристик грунтов и рекомендаций по устройству фундаментов. На основании этих данных проектировщик выбирает тип фундамента, определяет глубину заложения, рассчитывает несущую способность и осадку. Для слабых грунтов с низкой несущей способностью может потребоваться устройство свайного фундамента или улучшение грунта основания путём уплотнения, замены или цементации.

Высокий уровень грунтовых вод создаёт дополнительные проблемы в виде необходимости водопонижения при устройстве котлована, повышенных требований к гидроизоляции фундамента, риска всплытия подземных резервуаров, что требует анкеровки или устройства пригрузочной плиты. Агрессивность грунтовых вод по содержанию сульфатов, хлоридов, кислотности влияет на выбор марки бетона, необходимость защитных покрытий и катодной защиты для подземных конструкций.

Получение разрешений и согласований

Монтаж резервуаров, особенно для хранения опасных веществ, требует получения разрешений и согласований с контролирующими органами. Разрешение на строительство выдаётся органом местного самоуправления на основании проектной документации, прошедшей экспертизу, и правоустанавливающих документов на земельный участок. Для объектов, подлежащих экспертизе промышленной безопасности, таких как резервуары для нефтепродуктов, сжиженных газов, аммиака объёмом более определённого порога, проектная документация проходит экспертизу в Ростехнадзоре с получением положительного заключения.

Согласование с пожарным надзором необходимо для объектов с пожаро-взрывоопасными веществами и включает проверку соответствия проекта требованиям пожарной безопасности по расстояниям до зданий, путям эвакуации, системам пожаротушения. Экологическая экспертиза требуется для объектов, которые могут оказать негативное воздействие на окружающую среду, и оценивает мероприятия по предотвращению загрязнения почвы, воды, воздуха при эксплуатации и возможных авариях. Согласование с энергоснабжающими организациями, водоканалом, газовой службой необходимо для подключения коммуникаций к резервуару.

Процесс получения всех необходимых разрешений занимает от одного до шести месяцев в зависимости от сложности объекта и требует тщательной подготовки документации. Начало монтажных работ без получения разрешений грозит штрафами, остановкой строительства, сносом возведённых конструкций, что приводит к значительным финансовым потерям и срыву сроков проекта.

Подготовка площадки и устройство фундамента

Качество фундамента определяет устойчивость резервуара, равномерность распределения нагрузок и отсутствие деформаций в процессе эксплуатации. Неравномерная осадка фундамента всего на 10-20 миллиметров может привести к перекосу резервуара, концентрации напряжений в стенке и днище, нарушению герметичности сварных швов и в конечном итоге к аварии.

Подготовка территории

Подготовка площадки начинается с расчистки территории от растительности, мусора, временных сооружений в пределах, определённых строительным генеральным планом. Площадь подготовки должна превышать габариты резервуара на 3-5 метров с каждой стороны для размещения строительных лесов, проходов, складирования материалов. Срезка растительного слоя выполняется бульдозером на глубину 20-30 сантиметров с вывозом или складированием для последующего использования при благоустройстве. Корчевка пней и корней необходима для предотвращения неравномерной осадки грунта под фундаментом в будущем.

Вертикальная планировка территории обеспечивает отвод поверхностных вод от резервуара путём создания уклонов 0,02-0,03 от центра площадки к периферии. Устройство временных дорог для подъезда строительной техники и транспорта с резервуаром выполняется из щебня или железобетонных плит шириной не менее 4,5 метра с несущей способностью, рассчитанной на проезд тяжёлых автокранов и трейлеров. Организация водоотвода включает устройство временных кюветов, лотков, дренажных канав для отвода дождевых и грунтовых вод от котлована и фундамента.

Разбивка осей резервуара выполняется геодезистами с использованием теодолита и нивелира на основании привязки к существующим зданиям или реперам генерального плана. Оси закрепляются на местности металлическими штырями или деревянными столбиками с установкой обноски для фиксации контуров котлована и фундамента. Точность разбивки осей должна быть в пределах плюс-минус 10 миллиметров для обеспечения правильного положения резервуара относительно трубопроводов и соседних сооружений.

Устройство фундамента для наземных вертикальных резервуаров

Фундамент для вертикальных цилиндрических резервуаров представляет собой железобетонную плиту, равномерно распределяющую нагрузку от веса конструкции и содержимого на грунт основания. Разработка котлована выполняется экскаватором на глубину, определённую проектом, обычно 0,5-1,0 метра ниже отметки планировки с учётом толщины подготовки и фундаментной плиты. Размеры котлована в плане превышают размеры фундамента на 0,5-1,0 метра с каждой стороны для установки опалубки и удобства работы. Дно котлована зачищается и выравнивается вручную с контролем отметок нивелиром, отклонение от проектной отметки не должно превышать плюс-минус 20 миллиметров.

Устройство песчано-гравийной подготовки толщиной 20-30 сантиметров выполняется послойно по 10 сантиметров с уплотнением виброплитой или катком до коэффициента уплотнения не менее 0,95. Подготовка выравнивает дно котлована, создаёт дренирующий слой, предотвращающий капиллярный подъём влаги к бетону, и служит основанием для укладки бетона. Поверхность подготовки проверяется нивелиром, неровности не должны превышать 10 миллиметров на 2 метра длины.

Гидроизоляция фундамента защищает бетон от грунтовой влаги и выполняется из рулонных материалов на битумной основе в два слоя с нахлёстом полотен 10-15 сантиметров и проклейкой швов битумной мастикой. Гидроизоляция укладывается на подготовку с выпуском за контуры фундамента на 30-50 сантиметров для последующего загиба на боковые поверхности. При высоком уровне грунтовых вод применяется усиленная гидроизоляция из наплавляемых материалов толщиной 4-5 миллиметров или обмазочная гидроизоляция на цементной основе.

Армирование фундаментной плиты выполняется сетками из арматуры класса А400 (А-III) диаметром 12-16 миллиметров с шагом стержней 200 миллиметров в обоих направлениях. Арматурные сетки устанавливаются в два яруса: нижний на расстоянии 50-70 миллиметров от подготовки на пластиковых фиксаторах, верхний на расстоянии 50-70 миллиметров от верха плиты. Связывание арматуры выполняется вязальной проволокой в местах пересечения стержней, сварка не рекомендуется, так как снижает пластичность арматуры. В зоне установки опорного кольца резервуара армирование усиливается дополнительными стержнями для восприятия концентрированных нагрузок.

Бетонирование фундаментной плиты выполняется бетоном класса не ниже В15 (М200) для резервуаров небольшого объёма и В20-В25 (М250-М300) для крупных резервуаров с высокими нагрузками. Марка бетона по морозостойкости выбирается не ниже F100 для обеспечения долговечности в условиях циклического замораживания-оттаивания. Водонепроницаемость бетона должна быть не ниже W4 для защиты от проникновения грунтовых вод. Укладка бетона выполняется непрерывно в один приём для всей плиты с подачей автобетоносмесителями и распределением бетононасосом или желобами.

Уплотнение бетонной смеси выполняется глубинными вибраторами с шагом погружения 40-50 сантиметров и временем вибрирования 20-30 секунд в каждой точке до прекращения оседания смеси и появления цементного молока на поверхности. Избыточное вибрирование приводит к расслоению бетона и ослаблению конструкции. Выравнивание поверхности фундамента выполняется виброрейкой по маякам с контролем горизонтальности нивелиром, отклонение от горизонтали не должно превышать 5 миллиметров на всей площади фундамента для вертикальных резервуаров.

Уход за бетоном в процессе твердения критически важен для достижения проектной прочности и предотвращения трещинообразования. Поверхность свежеуложенного бетона укрывается полиэтиленовой плёнкой или мешковиной, которая регулярно увлажняется в течение первых семи суток при температуре выше плюс 15 градусов Цельсия. При температуре ниже плюс 5 градусов применяются специальные мероприятия: использование бетона с противоморозными добавками, укрытие теплоизоляционными материалами, обогрев тепловыми пушками. Распалубка и загрузка фундамента допускается после достижения бетоном 70% проектной прочности, что при нормальных условиях твердения происходит через 7-10 суток, полная прочность достигается через 28 суток.

Фундаменты для горизонтальных резервуаров

Горизонтальные цилиндрические резервуары устанавливаются на опоры седлового типа, которые опираются на отдельные фундаменты под каждую опору. Количество опор зависит от длины резервуара: для резервуаров длиной до 6 метров достаточно двух опор, от 6 до 12 метров требуется три опоры, более 12 метров — четыре и более опор. Расположение опор определяется расчётом на прочность с минимизацией изгибающих моментов в корпусе резервуара.

Фундаменты под опоры представляют собой железобетонные блоки размером в плане 1,5 на 2,0 метра и высотой 0,8-1,2 метра в зависимости от нагрузки и несущей способности грунта. Устройство фундаментов выполняется аналогично фундаментам вертикальных резервуаров с разработкой котлованов, устройством песчано-гравийной подготовки, армированием и бетонированием. Особое внимание уделяется точности установки анкерных болтов для крепления седловых опор: отклонение положения болтов от проектного не должно превышать 5 миллиметров в плане и по высоте, так как это затрудняет монтаж опор и резервуара.

Верхняя поверхность фундаментов под все опоры одного резервуара должна находиться в одной горизонтальной плоскости с точностью плюс-минус 3 миллиметра для обеспечения равномерного опирания резервуара и отсутствия концентрации напряжений. Контроль выполняется нивелиром с установкой на все фундаменты реперных марок. При обнаружении отклонений производится выравнивание цементно-песчаным раствором или металлическими подкладками расчётной толщины под опоры.

Фундаменты для подземных резервуаров

Подземные резервуары устанавливаются в котлованы на бетонное основание, предотвращающее неравномерную осадку и повреждение днища. Разработка котлована выполняется с запасом по периметру 0,5-1,0 метра от габаритов резервуара для удобства монтажа, устройства обратной засыпки и возможности выполнения гидроизоляционных работ. Глубина котлована определяется отметкой установки резервуара плюс толщина бетонного основания 20-30 сантиметров плюс толщина песчаной подготовки 20 сантиметров.

При высоком уровне грунтовых вод, когда дно котлована оказывается ниже уровня грунтовых вод, требуется водопонижение или водоотлив в процессе производства работ. Водопонижение выполняется иглофильтровыми установками или скважинами с откачкой воды насосами до отметки на 0,5 метра ниже дна котлована. Водоотлив заключается в устройстве зумпфов в углах котлована, куда стекает вода, и откачке её насосами. Работы по устройству фундамента и монтажу резервуара должны выполняться в осушенном котловане для обеспечения качества бетонирования и сварки.

Бетонное основание под подземный резервуар выполняется толщиной 20-30 сантиметров из бетона класса В15-В20 по песчаной подготовке с уплотнением. Основание армируется сеткой из арматуры диаметром 10-12 миллиметров с шагом 200 миллиметров для предотвращения трещинообразования. Поверхность основания тщательно выравнивается с контролем горизонтальности, так как резервуар устанавливается непосредственно на бетон без дополнительных опор. Отклонение от горизонтали не должно превышать 5 миллиметров на всей площади основания.

При высоком уровне грунтовых вод и опасности всплытия пустого резервуара под действием выталкивающей силы воды устраивается анкеровка резервуара к бетонной плите-пригрузу или анкерными ремнями. Бетонная плита-пригруз толщиной 40-60 сантиметров заливается под днищем резервуара с выпуском за его контуры на 0,5-1,0 метра, создавая дополнительный вес, удерживающий резервуар от всплытия. Анкерные ремни из стальной ленты шириной 100-150 миллиметров и толщиной 5-6 миллиметров перекидываются через резервуар и закрепляются к анкерам, заделанным в бетонное основание по периметру котлована.

Транспортировка и разгрузка резервуара

Транспортировка резервуаров от завода-изготовителя до площадки монтажа требует тщательного планирования маршрута, выбора транспортных средств и способов крепления груза. Повреждения резервуара при транспортировке могут привести к деформациям корпуса, повреждению защитных покрытий, нарушению геометрии, что потребует дорогостоящего ремонта или даже замены изделия.

Выбор транспортных средств

Вертикальные цилиндрические резервуары небольшого объёма до 10-15 кубических метров и диаметром до 2,5 метра транспортируются в собранном виде на стандартных бортовых автомобилях или низкорамных трейлерах. Резервуар укладывается горизонтально на деревянные прокладки, равномерно распределяющие нагрузку по длине корпуса и предотвращающие деформацию. Крепление выполняется мягкими стропами или цепями с защитными прокладками в местах контакта с корпусом для предотвращения повреждения покрытия и металла. Количество точек крепления определяется длиной резервуара из расчёта не менее одной точки на каждые 3 метра длины.

Крупногабаритные вертикальные резервуары диаметром более 3 метров или высотой более 12 метров транспортируются в разобранном виде отдельными секциями, которые свариваются на площадке монтажа. Днище резервуара перевозится в виде отдельных листов или укрупнённых карт размером до 6 на 12 метров, обечайки корпуса — поясами высотой 1,5-2,5 метра или полуобечайками. Крыша транспортируется отдельно в собранном виде или секциями в зависимости от конструкции и размеров. Такой способ позволяет перевозить резервуары любых размеров стандартным автотранспортом без ограничений по габаритам.

Горизонтальные цилиндрические резервуары длиной до 12 метров и диаметром до 3 метров транспортируются в собранном виде на низкорамных трейлерах или специальных транспортёрах. Резервуар устанавливается на деревянные опоры, повторяющие форму седловых опор и расположенные в тех же местах, что и при эксплуатации, для предотвращения деформаций корпуса от собственного веса. Крепление выполняется стропами или цепями с натяжением, исключающим перемещение и качение резервуара при транспортировке, но не создающим чрезмерных напряжений в корпусе.

Резервуары с нанесённым антикоррозионным покрытием требуют особой осторожности при транспортировке для предотвращения повреждения покрытия. Все места контакта с транспортным средством и крепёжными элементами защищаются мягкими прокладками из резины, войлока или деревянными накладками. Покрытие осматривается перед погрузкой и после разгрузки с фиксацией повреждений в акте для последующего ремонта.

Разгрузка резервуара

Разгрузка резервуара на площадке монтажа выполняется автомобильным краном грузоподъёмностью, превышающей массу резервуара с коэффициентом запаса не менее 1,25. Для вертикальных резервуаров массой до 5 тонн достаточно крана грузоподъёмностью 10 тонн, для резервуаров 10-20 тонн требуется кран 25-32 тонны, для крупных резервуаров более 30 тонн — кран 50-100 тонн или несколько кранов, работающих синхронно. Выбор крана зависит не только от массы груза, но и от вылета стрелы, необходимого для установки резервуара на фундамент, и высоты подъёма.

Строповка вертикальных резервуаров для разгрузки и установки выполняется за монтажные проушины, приваренные к верхней части корпуса, или текстильными стропами, охватывающими корпус в верхней трети высоты. Угол между ветвями стропов не должен превышать 90 градусов для предотвращения чрезмерных усилий, деформирующих корпус. При использовании цепных или канатных стропов обязательны мягкие прокладки в местах контакта с корпусом для защиты покрытия и предотвращения вмятин. Подъём выполняется плавно без рывков с постоянным контролем положения резервуара и натяжения стропов.

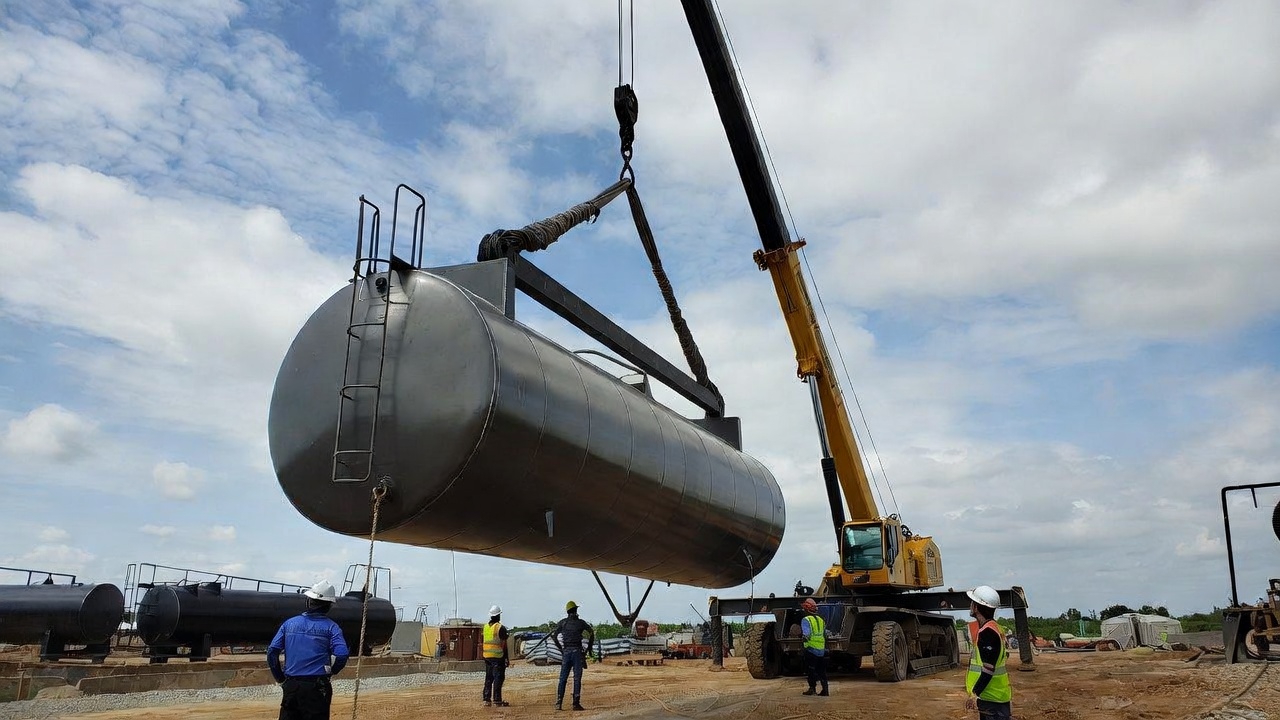

Строповка горизонтальных резервуаров выполняется за монтажные цапфы, приваренные к корпусу в расчётных точках, или стропами, охватывающими корпус в двух-трёх местах. Расположение точек строповки определяется расчётом на прочность корпуса с минимизацией изгибающих моментов и деформаций. Для длинных резервуаров более 10 метров применяется траверса — специальная металлическая балка с несколькими точками подвеса, равномерно распределяющая нагрузку по длине резервуара. Подъём горизонтального резервуара выполняется в горизонтальном положении с сохранением ориентации до момента установки на опоры.

Разгрузка резервуаров, транспортируемых в разобранном виде, выполняется поэлементно с укладкой деталей на подкладки в порядке, удобном для последующей сборки. Листы днища укладываются стопками с прокладками между листами для предотвращения повреждения кромок и покрытия. Обечайки и полуобечайки устанавливаются вертикально на деревянные подкладки с креплением расчалками для предотвращения опрокидывания. Крыша и внутреннее оборудование размещаются под навесом или укрываются для защиты от осадков.

Монтаж вертикальных резервуаров

Технология монтажа вертикальных цилиндрических резервуаров зависит от размера и способа доставки: мелкие резервуары устанавливаются в собранном виде краном, крупные собираются на месте из отдельных элементов методом наращивания поясов или полистовой сборкой.

Установка резервуаров в собранном виде

Резервуары объёмом до 50 кубических метров, доставленные в собранном виде, устанавливаются на фундамент автомобильным краном за одну операцию. Перед установкой выполняется приёмка фундамента с проверкой геометрических размеров, отметок, горизонтальности поверхности, прочности бетона. На поверхность фундамента наносится слой цементно-песчаного раствора марки М150 толщиной 20-30 миллиметров для выравнивания мелких неровностей и обеспечения плотного контакта днища резервуара с основанием. Раствор укладывается непосредственно перед установкой резервуара, чтобы он оставался пластичным.

Подъём резервуара выполняется краном с использованием строповки за монтажные проушины или стропами, охватывающими корпус. Резервуар поднимается в вертикальное положение плавно без раскачивания и подводится к месту установки на высоте 0,5-1,0 метра над фундаментом. Выверка положения резервуара в плане выполняется по рискам на фундаменте, нанесённым при разбивке осей, с точностью плюс-минус 20 миллиметров от проектного положения центра. После выверки резервуар опускается на фундамент, раствор под днищем выдавливается, обеспечивая плотный контакт по всей площади.

Проверка вертикальности корпуса резервуара выполняется теодолитом или отвесом в двух взаимно перпендикулярных направлениях. Отклонение от вертикали не должно превышать 1/500 высоты резервуара, но не более 30 миллиметров для резервуаров высотой до 15 метров. При обнаружении отклонений, превышающих допустимые, резервуар выверяется домкратами с подкладкой под днище металлических пластин расчётной толщины. После достижения требуемой вертикальности положение фиксируется анкерными болтами, если они предусмотрены проектом, или временными растяжками до затвердевания раствора под днищем.

Заделка зазора между днищем и фундаментом выполняется цементно-песчаным раствором с уплотнением для предотвращения проникновения воды под днище. По периметру днища устраивается окаймляющий валик из раствора или герметика для дополнительной гидроизоляции. После затвердевания раствора, обычно через 3-7 суток, монтажные проушины срезаются газовой резкой заподлицо с корпусом, места среза зачищаются и окрашиваются для восстановления антикоррозионной защиты.

Монтаж крупногабаритных резервуаров методом наращивания

Резервуары объёмом более 100 кубических метров собираются на месте установки из отдельных поясов обечайки, днища и крыши. Сборка днища начинается с центральной части, где укладываются центральный лист или несколько листов, образующих центральную зону. Листы днища выкладываются на фундамент с нахлёстом кромок 40-60 миллиметров для последующей сварки. Выверка положения листов выполняется по разметке на фундаменте с точностью плюс-минус 10 миллиметров. После выкладки всех листов центральной зоны производится прихватка их между собой короткими сварными швами длиной 50-100 миллиметров с шагом 500-800 миллиметров для фиксации положения.

Окраинные листы днища укладываются по периметру центральной зоны с нахлёстом на центральные листы и между собой. Окраинные листы имеют форму трапеций или секторов для образования круглого контура днища. После прихватки всех листов днища выполняется сварка швов полуавтоматической или автоматической сваркой под флюсом. Швы свариваются в определённой последовательности от центра к периферии для минимизации сварочных деформаций и напряжений. Контроль качества сварных швов днища включает визуальный осмотр, измерение геометрии швов, вакуумную пробу или керосиновую пробу для выявления сквозных дефектов.

Монтаж первого пояса обечайки выполняется после завершения сварки днища. Листы или полуобечайки первого пояса устанавливаются на днище по окружности с выверкой вертикальности и положения в плане. Нижняя кромка обечайки должна плотно прилегать к днищу по всему периметру для обеспечения качественной сварки углового шва. Зазор между кромкой обечайки и днищем не должен превышать 3 миллиметров. Стыки между листами или полуобечайками выполняются с зазором 2-3 миллиметра для сварки встык. После выверки положения листы прихватываются к днищу и между собой, затем производится сварка вертикальных стыков и кольцевого шва днища с обечайкой.

Монтаж последующих поясов обечайки выполняется аналогично первому с установкой листов или полуобечаек на предыдущий пояс, выверкой, прихваткой и сваркой. Вертикальные стыки смежных поясов смещаются относительно друг друга не менее чем на 300 миллиметров для обеспечения прочности конструкции. Контроль вертикальности корпуса выполняется после монтажа каждого пояса теодолитом, отклонение не должно превышать 1/1000 высоты смонтированной части. При обнаружении отклонений производится корректировка положения верхних поясов домкратами или растяжками до выполнения окончательной сварки.

Монтаж крыши резервуара выполняется после завершения монтажа всех поясов обечайки. Крыша может быть стационарной, приваренной к верхней кромке обечайки, или плавающей, перемещающейся по поверхности продукта. Стационарная крыша собирается из щитов на земле рядом с резервуаром, затем поднимается краном и устанавливается на обечайку с выверкой положения и сваркой по периметру. Плавающая крыша собирается внутри резервуара на временных опорах из отдельных понтонов или щитов с последующей сваркой в единую конструкцию.

Монтаж горизонтальных резервуаров

Горизонтальные цилиндрические резервуары устанавливаются на седловые опоры, предварительно смонтированные на фундаментах. Опоры представляют собой стальные конструкции в форме седла, повторяющие кривизну корпуса резервуара и распределяющие нагрузку на угол охвата 120-150 градусов. Монтаж опор выполняется с установкой на фундамент через слой цементно-песчаного раствора для выравнивания и обеспечения плотного контакта. Опоры крепятся к фундаменту анкерными болтами, заделанными в бетон при его заливке.

Выверка опор по высоте выполняется нивелиром с точностью плюс-минус 2 миллиметра для обеспечения горизонтальности оси резервуара. Верхние поверхности всех опор одного резервуара должны находиться в одной горизонтальной плоскости, отклонение приводит к перекосу резервуара и концентрации напряжений в корпусе. Выверка опор в плане выполняется по осям с точностью плюс-минус 5 миллиметров для совпадения с расчётным положением относительно корпуса резервуара.

Установка резервуара на опоры выполняется автомобильным краном с подъёмом резервуара в горизонтальном положении и опусканием на опоры. Строповка выполняется за монтажные цапфы или стропами, охватывающими корпус в местах расположения опор. При установке контролируется совпадение корпуса с опорами по всей ширине контакта, отсутствие зазоров и перекосов. После установки резервуар крепится к опорам хомутами или накладками с болтовым соединением, предотвращающим смещение и опрокидывание при эксплуатации.

Проверка горизонтальности оси резервуара выполняется нивелиром по рискам на днище или образующей корпуса. Отклонение от горизонтали не должно превышать 5 миллиметров на длину резервуара для обеспечения правильной работы системы слива и исключения застойных зон. При необходимости корректировка выполняется подкладкой металлических пластин под опоры расчётной толщины.

Монтаж подземных резервуаров

Установка подземных резервуаров в котлован выполняется после устройства бетонного основания и его выдержки в течение 7-10 суток для набора прочности. Резервуар опускается в котлован краном с использованием строповки, обеспечивающей горизонтальное положение при подъёме и опускании. Для вертикальных подземных резервуаров строповка выполняется за монтажные проушины в верхней части, для горизонтальных — за цапфы или стропами, охватывающими корпус.

Установка резервуара на основание выполняется на слой песка толщиной 10-15 сантиметров, равномерно распределённого по поверхности бетонного основания. Песок компенсирует мелкие неровности основания и обеспечивает равномерный контакт днища резервуара с основанием по всей площади. Опускание резервуара производится плавно с контролем положения относительно осей котлована и предотвращением ударов о стенки котлована.

Выверка положения резервуара в плане выполняется по рискам на бетонном основании с точностью плюс-минус 50 миллиметров от проектного положения. Для вертикальных резервуаров контролируется вертикальность корпуса теодолитом, отклонение не должно превышать 1/500 высоты. Для горизонтальных резервуаров контролируется горизонтальность оси нивелиром, отклонение не более 5 миллиметров на длину резервуара.

Анкеровка резервуара при высоком уровне грунтовых вод выполняется после установки и выверки положения. Анкерные ремни перекидываются через резервуар и натягиваются лебёдками с креплением к анкерам, заделанным в бетонное основание или грунт по периметру котлована. Натяжение ремней должно быть достаточным для удержания резервуара от всплытия, но не создавать чрезмерных напряжений в корпусе. Расчёт натяжения выполняется проектной организацией с учётом выталкивающей силы грунтовых вод и массы пустого резервуара.

Обратная засыпка котлована выполняется послойно песком средней крупности с тщательным уплотнением каждого слоя толщиной 20-30 сантиметров. Песок обеспечивает равномерное распределение давления грунта на стенки резервуара и дренаж грунтовых вод. Уплотнение выполняется виброплитами или ручными трамбовками с коэффициентом уплотнения не менее 0,95. Засыпка производится одновременно с противоположных сторон резервуара для предотвращения смещения и деформации корпуса от одностороннего давления грунта.

Перед началом обратной засыпки резервуар частично заполняется водой или продуктом для создания внутреннего давления, компенсирующего давление грунта при засыпке. Уровень заполнения должен превышать уровень засыпки снаружи на 0,5-1,0 метра на всех этапах работ. Это предотвращает деформацию стенок резервуара от внешнего давления грунта, особенно критичную для тонкостенных конструкций. После завершения засыпки и уплотнения грунта на высоту не менее 0,5 метра над верхом резервуара выполняется вертикальная планировка территории с созданием уклонов для отвода поверхностных вод.

Монтаж трубопроводной обвязки и оборудования

Трубопроводная обвязка резервуара включает всасывающие и нагнетательные трубопроводы, дренажные линии, воздушники, системы пожаротушения и другие коммуникации, обеспечивающие технологический процесс. Монтаж трубопроводов выполняется после установки резервуара и завершения основных сварочных работ по корпусу.

Прокладка трубопроводов

Наземные трубопроводы прокладываются на опорах или эстакадах с уклоном в сторону резервуара или насосов для обеспечения самотёчного слива при опорожнении. Величина уклона составляет 0,002-0,005 в зависимости от диаметра трубопровода и свойств перекачиваемой среды. Опоры располагаются с шагом, определяемым расчётом на прочность и жёсткость трубопровода, обычно 3-6 метров для стальных труб диаметром 100-300 миллиметров. На опорах устанавливаются хомуты или подвески, закрепляющие трубопровод и позволяющие компенсировать температурные деформации.

Подземные трубопроводы укладываются в траншеи глубиной не менее 0,7 метра от поверхности земли до верха трубы для защиты от промерзания и механических повреждений. Дно траншеи выравнивается с устройством песчаной подушки толщиной 10-15 сантиметров для равномерного опирания трубы. Трубопровод укладывается на подушку с созданием проектного уклона, контролируемого нивелиром. Обратная засыпка выполняется послойно песком или мягким грунтом без крупных включений, способных повредить изоляцию или трубу, с уплотнением каждого слоя.

Компенсация температурных деформаций трубопроводов обеспечивается установкой П-образных или лирообразных компенсаторов, сильфонных компенсаторов или использованием самокомпенсации за счёт поворотов трассы. Расчёт компенсаторов выполняется с учётом температурного диапазона эксплуатации, длины прямолинейных участков, материала труб и жёсткости крепления. Недостаточная компенсация приводит к возникновению больших напряжений в трубопроводе и корпусе резервуара, способных вызвать разрушение сварных швов или фланцевых соединений.

Монтаж запорной арматуры

Запорная и регулирующая арматура устанавливается на трубопроводах в местах, определённых технологической схемой, с обеспечением доступа для обслуживания и ремонта. Задвижки и затворы больших диаметров устанавливаются на фундаменты или опорные конструкции для разгрузки трубопровода от веса арматуры. Фланцевые соединения арматуры с трубопроводом выполняются с установкой прокладок из паронита, резины или фторопласта в зависимости от свойств перекачиваемой среды и температуры.

Затяжка болтов фланцевых соединений выполняется динамометрическими ключами с усилием, определённым расчётом для обеспечения герметичности без деформации прокладки и фланцев. Затяжка производится в определённой последовательности крест-накрест в несколько проходов с постепенным увеличением усилия до проектного значения. Неравномерная затяжка приводит к перекосу фланцев, неравномерному обжатию прокладки и утечкам в эксплуатации.

Установка предохранительных клапанов на резервуарах выполняется на патрубках в верхней части для сброса избыточного давления при аварийных ситуациях. Клапаны настраиваются на давление срабатывания, определённое проектом, обычно на 10-15% выше рабочего давления, но не выше расчётного давления резервуара. Настройка выполняется на стенде или на месте установки с фиксацией положения регулировочных элементов и пломбированием для предотвращения несанкционированного изменения.

Монтаж контрольно-измерительных приборов

Датчики уровня устанавливаются на резервуарах для контроля количества продукта и предотвращения переполнения или осушения. Поплавковые датчики монтируются через верхний люк с креплением к крышке резервуара, поплавок опускается внутрь на тросе или штанге. Радарные и ультразвуковые датчики устанавливаются на патрубках в крыше резервуара, измеряя расстояние до поверхности продукта бесконтактным методом. Гидростатические датчики монтируются в нижней части резервуара, измеряя давление столба жидкости, пропорциональное уровню.

Датчики температуры устанавливаются в гильзах, приваренных к корпусу резервуара на различных уровнях для контроля температурного профиля. Гильзы представляют собой стальные трубки диаметром 20-25 миллиметров, герметично приваренные к корпусу и выступающие внутрь резервуара на 100-200 миллиметров. Термопары или термосопротивления вставляются в гильзы с заполнением зазора теплопроводной пастой для обеспечения теплового контакта.

Датчики давления устанавливаются на патрубках в нижней или верхней части резервуара в зависимости от назначения. Для измерения давления паров в газовом пространстве датчик монтируется в верхней части, для контроля гидростатического давления — в нижней. Импульсные линии от резервуара к датчикам прокладываются с уклоном для предотвращения образования воздушных или жидкостных пробок, искажающих показания. Запорные вентили на импульсных линиях позволяют отключать приборы для обслуживания без остановки резервуара.

Испытания резервуаров

Испытания резервуаров являются обязательным этапом монтажа, подтверждающим прочность конструкции, герметичность сварных швов и соединений, соответствие геометрических параметров проектным значениям. Объём и методы испытаний регламентируются нормативными документами в зависимости от типа резервуара, хранимого продукта и условий эксплуатации.

Гидравлические испытания

Гидравлические испытания являются основным методом проверки прочности и герметичности резервуаров для жидких продуктов. Резервуар заполняется водой до проектного уровня с выдержкой под давлением столба жидкости в течение времени, определённого нормативами, обычно 24-72 часа в зависимости от объёма резервуара. Температура воды должна быть не ниже плюс 5 градусов Цельсия для предотвращения хрупкого разрушения металла при низких температурах.

Испытательное давление для резервуаров атмосферного типа создаётся гидростатическим давлением столба воды высотой, равной высоте резервуара до верхней кромки стенки. Для резервуаров под давлением испытательное давление превышает рабочее в 1,25-1,5 раза и создаётся заполнением водой и подачей сжатого воздуха или насосом. Манометры для контроля давления устанавливаются в верхней и нижней частях резервуара, показания фиксируются каждые 2-4 часа в журнале испытаний.

Осмотр резервуара в процессе испытаний выполняется для выявления течей, потения швов, деформаций корпуса. Наружная поверхность осматривается визуально с простукиванием сварных швов молотком для выявления трещин по характерному звуку. Внутренняя поверхность осматривается после слива воды для обнаружения деформаций, вмятин, отслоений покрытия. Все обнаруженные дефекты фиксируются в журнале с указанием места, характера и размеров для последующего устранения.

Падение уровня воды в резервуаре в процессе испытаний не должно превышать величины, обусловленной испарением, которая составляет 1-3 миллиметра в сутки в зависимости от температуры и влажности воздуха. Падение уровня, превышающее расчётное, свидетельствует о наличии течи, которая должна быть обнаружена и устранена. После устранения дефектов испытания повторяются в полном объёме.

Пневматические испытания

Пневматические испытания сжатым воздухом или инертным газом применяются для резервуаров, которые невозможно заполнить водой из-за конструктивных особенностей, недостаточной прочности фундамента для восприятия массы воды или последующих сложностей с удалением и утилизацией воды. Испытательное давление составляет 1,15-1,25 рабочего давления, но не более расчётного давления резервуара. Нагнетание воздуха выполняется компрессором через редуктор с плавным повышением давления со скоростью не более 0,1 МПа в минуту для предотвращения ударных нагрузок.

Выдержка под испытательным давлением составляет не менее 4 часов с контролем падения давления по манометру. Падение давления не должно превышать 0,02 МПа в час с учётом температурного изменения плотности воздуха. Обнаружение течей выполняется обмыливанием сварных швов и соединений мыльным раствором, образование пузырей указывает на наличие неплотности. Для точной локализации течей применяются течеискатели ультразвуковые или галогенные при использовании гелия или фреона в качестве испытательной среды.

Пневматические испытания более опасны, чем гидравлические, из-за большого запаса потенциальной энергии сжатого газа, способного вызвать разрушительный взрыв при разгерметизации. Поэтому при пневматических испытаниях обязательны дополнительные меры безопасности: ограждение опасной зоны радиусом не менее 50 метров, удаление персонала на безопасное расстояние, дистанционный контроль давления, плавное повышение и снижение давления, присутствие ответственного лица с правом остановки испытаний.

Вакуумные испытания

Вакуумные испытания применяются для резервуаров, работающих под разрежением, таких как резервуары с плавающей крышей, вакуумные емкости технологических установок. Внутри резервуара создаётся разрежение вакуумным насосом до величины, превышающей рабочее разрежение в 1,25 раза. Выдержка под вакуумом составляет 4-8 часов с контролем изменения разрежения вакуумметром. Повышение давления внутри резервуара свидетельствует о подсосе воздуха через неплотности, которые должны быть обнаружены и устранены.

Осмотр резервуара под вакуумом выполняется для выявления деформаций стенок и днища от наружногоатмосферного давления. Вмятины, прогибы листов обечайки или днища указывают на недостаточную жёсткость конструкции или дефекты изготовления. После снятия вакуума деформации должны полностью исчезнуть, остаточные деформации недопустимы и требуют усиления конструкции.

Ввод резервуара в эксплуатацию

После успешного завершения испытаний и устранения всех выявленных дефектов резервуар готов к вводу в эксплуатацию. Приёмка резервуара оформляется актом с участием представителей заказчика, монтажной организации, проектировщика и надзорных органов. Акт содержит подтверждение соответствия выполненных работ проектной документации, результаты испытаний, перечень отступлений от проекта с обоснованием их допустимости.

Техническая документация на резервуар передаётся заказчику и включает паспорт резервуара с техническими характеристиками и результатами заводских испытаний, исполнительную документацию монтажа с чертежами фактического положения резервуара и трубопроводов, протоколы контроля качества сварных швов, акты испытаний, инструкции по эксплуатации и техническому обслуживанию. Эксплуатирующая организация получает разрешение на эксплуатацию от Ростехнадзора для опасных производственных объектов или уведомляет о вводе в эксплуатацию местные органы власти для объектов, не подлежащих надзору.

Первоначальное заполнение резервуара продуктом выполняется под контролем специалистов монтажной организации с проверкой работы всех систем, контрольно-измерительных приборов, запорной арматуры. Скорость заполнения ограничивается для предотвращения гидравлических ударов и образования статического электричества при перекачке нефтепродуктов. После заполнения резервуар выдерживается под нагрузкой в течение 24-72 часов с контролем отсутствия течей, деформаций, осадки фундамента.

Обучение персонала эксплуатирующей организации проводится специалистами монтажной и проектной организаций с изучением конструкции резервуара, технологических схем, правил эксплуатации, действий в аварийных ситуациях. Персонал должен быть аттестован по промышленной безопасности для работы на опасных производственных объектах и иметь допуски к выполнению соответствующих работ.
